高延性混凝土ECC，是一種高韌性的水泥基複合材料。 這種材料非常適合於老舊小區、文保建築、碼頭、混凝土地麵等工程建築的加固和維修。

高延性混凝土的高韌性，是由纖維與水泥基材料的相互作用產生的。因此，隻有高性能的纖維配上適合的水泥基粉料，才能產生高韌性。

當前我國的高延性混凝土的標準分為兩大類：地方標準的彎曲測試和行業標準的軸拉測試。

針對於不同需求和性能的高延性混凝土，水蜜桃一区二区免费專門推出了兩類纖維：超高分子量聚乙烯纖維和高性能聚烯烴纖維。

超高分子量聚乙烯纖維

超高分子量聚乙烯纖維，型號FL12，是專門做防彈衣的纖維，拉伸強度2000MPa，彈性模量105GPa。

這種纖維力學性能非常高，可以滿足所有高延性混凝土相關的地方標準和行業標準的延性要求。

由於是微米級纖維，外表收光容易，美觀度很高。

這種纖維對粉料的要求也很低，隻要纖維量足夠大，絕大多數的粉料都能產生延性。

然而，這種纖維的價格較高，高用量就意味著高成本。隻有通過對粉料的調節，讓纖維在盡可能低用量的情況下，達到盡可能高的延性，才能具有市場競爭力。

該纖維對混凝土的流動性影響非常大，如果是做牆體等立麵的加固維修，那麽就非常合適。

但是如果做澆築、噴射、泵送等工程，那麽流動性將是需要克服的難點。

並不是所有的超高分子量聚乙烯纖維都適合做高延性混凝土。市麵絕大多數的超高分子量聚乙烯纖維都是針對防彈衣、防割手套、運動服等設計的，有時候隻是單純的切短，是不能產生延性的。

水蜜桃一区二区免费是針對混凝土來設計纖維的，因此纖維的分散性、纖維與水泥的界麵粘結力、纖維的性價比，都是水蜜桃一区二区免费要重點考量的因素。

高性能聚烯烴纖維

為了進一步提高纖維的施工性能、降低材料成本，水蜜桃一区二区免费的專家和博士又成功開發了高性能聚烯烴纖維，型號TX係列，專門用於高延性混凝土外牆加固。其特點為：

1、纖維原料為高韌性聚丙烯HTPP，該材料比普通PP纖維具有更高的斷裂強度和初始模量。

2、在高延性混凝土中的測試：使用水蜜桃一区二区免费纖維的高延性混凝土可以做到如下力學性能，60d等效彎曲強度10-11MPa，60d等效彎曲韌性120-130MPa，60d抗折強度15-17MPa，60d抗壓強度50-60MPa。

3、水蜜桃一区二区免费纖維形狀為鋼針狀，不是毛毛狀，因此更易分散，且與牆麵的抓裹力更強。

4、與普通聚丙烯纖維或仿鋼纖維比，水蜜桃一区二区免费纖維增強的高延性混凝土可滿足標準要求。而普通聚丙烯纖維或仿鋼纖維無法到達高延性混凝土中延性的性能指標。

5、與聚乙烯醇PVA纖維比，水蜜桃一区二区免费纖維更易分散，耐久性更高，延性更高，且無需使用大量的粉煤灰。聚乙烯醇PVA纖維表麵有大量的羥基，因此會在水和水泥中抱團，分散非常困難。

為了降低水泥、水與聚乙烯醇PVA纖維的粘結性，就需要加入大量的粉煤灰，通常水泥和粉煤灰的比例為1：1。這會導致兩個問題：

    1) 粉煤灰不是一個工業化產品，粉煤灰是電廠排放的廢灰，因此粉煤灰質量的穩定性是得不到保證的。

    同一個電廠的粉煤灰也會因為煤來源不同而不同，不同電廠的粉煤灰更是不一樣。因此，使用大量粉煤灰的高延性混凝土，質量的穩定性得不到保證。

    2) 加入過多的粉煤灰，容易產生開裂。對於加固的牆麵而言，如果高延性混凝土開裂，就很容易造成牆麵滲水等問題。

6、與超高分子量聚乙烯纖維相比，水蜜桃一区二区免费纖維具有更低的價格和相似的提升效果。

高性能聚烯烴纖維是根狀粗纖維，具有非常好的分散性，對混凝土的流動性影響較小，因此除了抹牆施工外，還可以進行澆築、泵送和噴射的施工，價格較低，性價比較高。

該纖維做的高延性混凝土，在與粉料配合度較高的情況下，可以做到二類標準，即等效彎曲韌性為120。如果需要進一步提高延性，還是需要使用水蜜桃一区二区免费的超高分子量聚乙烯纖維FL12。

此外，由於纖維是毫米級纖維，表麵收光後，可能會比較毛糙。對於表麵還需覆蓋其他材料的施工，這種毛糙有利於表麵材料的粘附。

水蜜桃一区二区免费的超高分子量聚乙烯纖維和高性能聚烯烴纖維，基本覆蓋了高延性混凝土所需要的力學性能和施工性能。

水蜜桃一区二区免费的專家團隊和工程實驗室，會根據高延性混凝土的性能需求和施工情況，為客戶進行專業的纖維設計，並提供免費的基礎配方、纖維樣品和韌性測試服務，幫助客戶根據設計標準和施工情況來調整配方。

由於纖維占了整個材料的大部分成本，那麽在盡可能降低纖維用量的條件下來滿足性能要求就變得很重要。

在同樣的性能前提下，低價不是核心競爭力，而低成本才是企業的核心競爭力和技術先進性。水蜜桃一区二区免费的使命就是通過纖維幫客戶打造自己特有的核心競爭力。

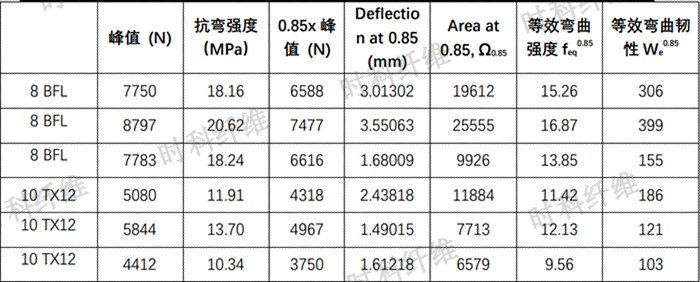

該纖維的力學指標如下：

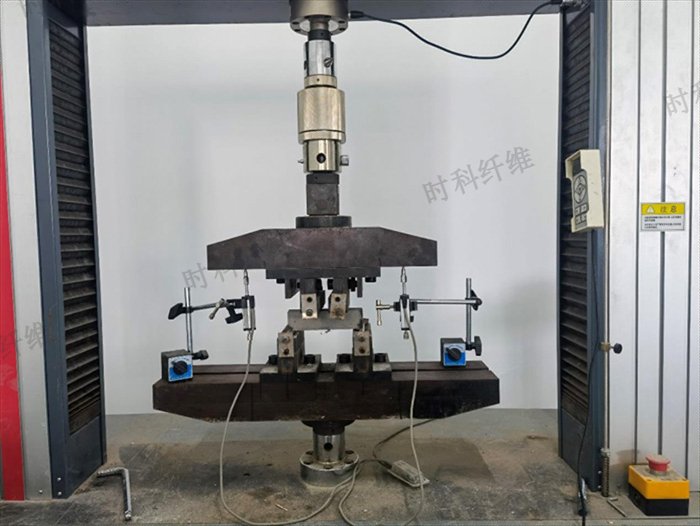

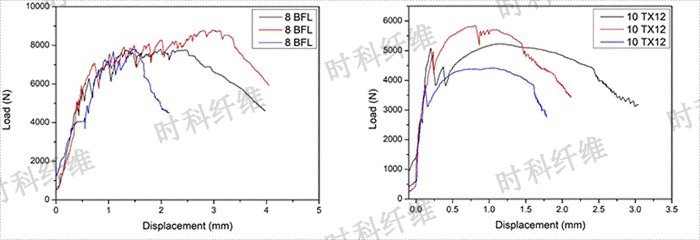

 測試結果

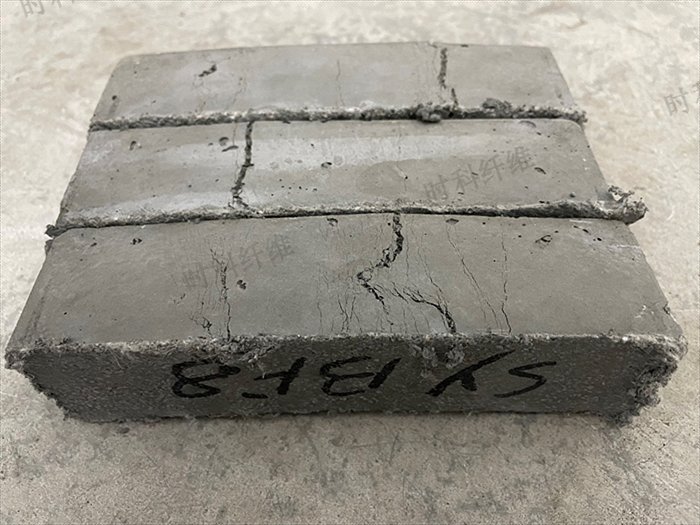

試塊多點開裂
